Tutorial 2 - Modelación avanzada de scattering

Este es un tutorial para utilizar funciones avanzadas de empylib en problemas de scattering electromagnético. En particular, revisaremos:

• phase_scatt_ensemble para calcular funciones de fase de ensambles de partículas.

• cross_section_ensemble para obtener secciones transversales promedio en distribuciones de tamaño.

• adm_sphere para estimar reflectancia y transmitancia de películas con scattering múltiple.

Trabajaremos con partículas reales de TiO\(_2\) embebidas en una matriz transparente.

Primero importamos las librerías necesarias. Usaremos ipywidgets para crear controles interactivos.

import numpy as np
import matplotlib.pyplot as plt
from ipywidgets import interact
import empylib.miescattering as mie
import empylib.rad_transfer as rt
import empylib.nklib as nk

Función de fase (phase_scatt_ensemble)

phase_scatt_ensemble calcula la función de fase \(P_\mathrm{sca}(\theta)\) para cada longitud de onda. En la versión local actual de empylib, el ángulo se entrega como segundo argumento posicional, en radianes:

help(mie.phase_scatt_ensemble)

Help on function phase_scatt_ensemble in module empylib.miescattering:

phase_scatt_ensemble()
    Calculate the scattering phase function for multiple hard-spheres under unpolarized light.
    The intensity is normalized such that the integral is equal to qsca

    Parameters:
        wavelength : ndarray or float
            Wavelengtgh (microns)

        Nh : ndarray or float
            Complex refractive index of host. If ndarray, len(Nh) == len(wavelength)

        Np (float, 1darray or list): Complex refractive index of each
                                            shell layer. Np.shape[1] == len(D).
            Options are:
            float:   solid sphere and constant refractive index
            1darray: solid sphere and spectral refractive index (len = wavelength)
            list:    multilayered sphere (with both constant or spectral refractive indexes)

        D : float, _np.ndarray or list
            Diameter of the spheres. Use float for monodisperse, or array for polydisperse.
            if multilayer sphere, use list of floats (monodisperse) or arrays (polydisperse).

        fv: float
            Filling fraction. Defaul 0.0

        size_dist: ndarray
            Diameter density distribution. len(size_dist) == len(D)

        theta : float or ndarray (optional)
            Scatttering angle (radians). Default None

        nmax : int (optional)
            Number of mie scattering coefficients. Default None

        coeff_cache : list[(an, bn)], optional
            Optional precomputed Mie coefficients per size bin. When provided,
            phase-function evaluation reuses coefficients and avoids recomputing
            them inside scatter_amplitude for each bin.

        as_ndarray : bool (optional)
            True if user wants the output as ndarray. Otherwise, the output is a pd.DataFrame.
            Default False

        check_inputs : bool (optional)
            If True, check mie scattering inputs. Default True

        effective_medium : bool (optional)
            If True, compute the effective refractive index of the host using Bruggeman EMT.
            Default False

        dependent_scatt : bool (optional)
            If True, include structure factor in phase function calculation. Default False

    Returns:
        phase_fun: the scattering phase function (as pd.DataFrame or ndarray)

Definimos un material particulado de referencia. Usaremos esferas de TiO\(_2\) en una matriz transparente con índice de refracción \(N_h=1.5\).

lam = np.linspace(0.25, 1.0, 100)   # espectro de longitudes de onda (um)
theta = np.linspace(0, 2*np.pi, 361)  # ángulos para función de fase (rad)

Nh = 1.5             # índice de refracción de la matriz transparente
Np = nk.TiO2(lam)    # índice de refracción de las partículas}
D_mono = 0.25        # diámetro (um)

Por defecto, la salida es un pd.DataFrame. Las filas corresponden a ángulos de scattering en radianes y las columnas a longitudes de onda. Para trabajar como en numpy, usamos .to_numpy() y obtenemos un arreglo con forma (n_theta, n_lambda).

phase_mono = mie.phase_scatt_ensemble(lam, theta, Nh, Np, D_mono)

print('Tipo de variable:', type(phase_mono))
print('Tamaño del DataFrame:', phase_mono.shape)
phase_mono.head()

Tipo de variable: <class 'pandas.core.frame.DataFrame'>
Tamaño del DataFrame: (361, 100)

	0.250000	0.257576	0.265152	0.272727	0.280303	0.287879	0.295455	0.303030	0.310606	0.318182	...	0.931818	0.939394	0.946970	0.954545	0.962121	0.969697	0.977273	0.984848	0.992424	1.000000
Theta (rad)
0.000000	3.085264	2.941662	2.802571	2.666047	2.534292	2.412503	2.303832	2.205371	2.107706	1.987980	...	0.130012	0.125243	0.120693	0.116350	0.112201	0.108235	0.104443	0.100814	0.097340	0.094013
0.017453	3.077992	2.935074	2.796601	2.660643	2.529399	2.408061	2.299777	2.201654	2.104297	1.984884	...	0.129981	0.125214	0.120665	0.116323	0.112175	0.108211	0.104419	0.100791	0.097318	0.093992
0.034907	3.056265	2.915387	2.778759	2.644489	2.514774	2.394779	2.287651	2.190534	2.094103	1.975624	...	0.129890	0.125126	0.120582	0.116243	0.112098	0.108137	0.104348	0.100723	0.097253	0.093929
0.052360	3.020356	2.882838	2.749251	2.617763	2.490568	2.372791	2.267569	2.172116	2.077212	1.960278	...	0.129738	0.124981	0.120442	0.116109	0.111970	0.108014	0.104230	0.100610	0.097144	0.093824
0.069813	2.970715	2.837815	2.708410	2.580755	2.457034	2.342313	2.239724	2.146568	2.053774	1.938977	...	0.129526	0.124778	0.120248	0.115922	0.111791	0.107842	0.104065	0.100452	0.096992	0.093678

5 rows × 100 columns

Para extraer la distribución de fase para una longitud de onda desde el DataFrame, tenemos alternativas:

• phase_mono_np.iloc[:,idx], donde idx es el índice de la columna correspondiente a la longitud de onda deseada.

• phase_mono_np[lam[idx]], donde lam[idx] es la longitud de onda seleccionada. Esta opción es más directa, pero requiere que el índice del DataFrame esté correctamente configurado con las longitudes de onda.

idx = 10                               # colúmna de la longitud de onda seleccionada
lam_select = lam[idx]                  # longitud de onda seleccionada
Psca_at_lam = phase_mono[lam_select]   # función de fase para la longitud de onda seleccionada

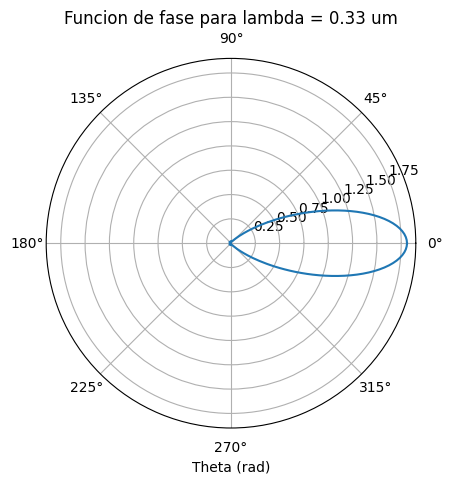

Para graficar, podemos usar la función plot integrada en el pandas.DataFrame, que es más directa y mantiene la asociación entre los índices y los datos. El índice theta ya fue definido en radianes, por lo que se puede usar directamente como coordenada angular del gráfico polar.

fig, ax = plt.subplots(subplot_kw={"projection": "polar"})
Psca_at_lam.plot(ax = ax)
ax.set_title(f'Funcion de fase para lambda = {lam_select:.2f} um')
ax.grid()

Nota: Para usuarios que se sientan más cómodos con numpy, se sugiere hacer la conversión con

phase_mono_np = phase_mono.to_numpy()

y luego usar índices numéricos para acceder a los datos y realizar las operaciones de forma tradicional.

En el siguiente ejemplo, el panel izquierdo muestra la sección transversal de scattering \(C_\mathrm{sca}\) y el panel derecho muestra \(P_\mathrm{sca}(\theta)\) en coordenadas polares. El control interactivo permite explorar cómo cambia la función de fase con la longitud de onda.

Cabs_mono, Csca_mono, g_mono = mie.scatter_efficiency(lam, Nh, Np, D_mono)

def plot_phase_scattering(lam0=0.55):
    idx = np.argmin(np.abs(lam - lam0))     # índice de la longitud de onda más cercana a lam0
    Psca = phase_mono[lam[idx]]          # función de fase para la longitud de onda seleccionada

    fig, ax = plt.subplots(1, 2)
    fig.set_size_inches(10, 4)
    plt.rcParams['font.size'] = '11'


    ax[0].plot(lam, Csca_mono, '-k')
    ax[0].axvline(lam[idx], color='r', ls='--', label=r'$\lambda$ = %.2f $\mu$m' % lam[idx])
    ax[0].set_xlabel('Longitud de onda, $\lambda$ ($\mu$m)')
    ax[0].set_ylabel(r'$C_\mathrm{sca}$ ($\mu$m$^2$)')
    ax[0].set_title('Sección transversal')
    ax[0].legend(frameon=False)
    ax[0].grid()

    ax[1].remove()
    ax_polar = fig.add_subplot(1, 2, 2, projection='polar')
    Psca.plot(ax=ax_polar, color='k')
    ax_polar.grid()
    ax_polar.set_title(r'$P_\mathrm{sca}(\theta)$', va='bottom')
    ax_polar.set_theta_direction(-1)

    plt.show()

@interact(lam0=(float(lam.min()), float(lam.max()), 0.01))
def update_phase_scattering(lam0=0.35):
    plot_phase_scattering(lam0)

Secciones transversales de un conjunto de esferas (cross_section_ensemble)

La función cross_section_ensemble calcula \(C_\mathrm{abs}\), \(C_\mathrm{sca}\) y \(g\) para casos monodispersos y polidispersos considerando efectos de interferencia entre partículas y medio efectivo circundante.

help(mie.cross_section_ensemble)

Help on function cross_section_ensemble in module empylib.miescattering:

cross_section_ensemble()
    Compute size-averaged scattering/absorption cross sections and asymmetry parameter
    for an ensemble of hard spheres under the independent-scattering assumption.
    Not valid for metallic spheres or high volume fractions where near-field coupling
    is important.

    Parameters
    ----------
    wavelength : array-like, shape (nλ,)
        Wavelengths [µm], strictly positive.

    Nh : float or array-like (nλ,)
        Host refractive index (can be complex). If array-like, length must equal len(wavelength).

    Np : float, 1darray or list
        Complex refractive index of each shell layer. Np.shape[1] == len(D).
        Options are:
        - float:   solid sphere and constant refractive index
        - 1darray: solid sphere and spectral refractive index (len = wavelength)
        - list:    multilayered sphere (with both constant or spectral refractive indexes)

    D : float, np.ndarray or list
        Diameter of the spheres. Use float for monodisperse, or array for polydisperse.
        if multilayer sphere, use list of floats (monodisperse) or list of arrays (polydisperse).

    fv : float, optional
        Particle volume fraction in (0, 1). Used only to compute an effective medium Nh via
        `nk.emt_brugg(fv, Np, Nh)`.

    size_dist : array-like (nD,), optional
        Diameter's size distribution (polydisperse case). Size must be equal to D. Sum must be 1
        within tolerance; will be renormalized if slightly off.

    effective_medium : bool, optional
        Whether to compute an effective host refractive index via Bruggeman EMT (default: True)

    dependent_scatt : bool, optional
        Whether to include dependent scattering effects via Percus-Yevick structure factor
        (default: False; not recommended for metallic spheres or high fv)

    phase_function : bool, optional
        If True, also return the phase function DataFrame (default: False)

    nmax : int, optional
        Number of mie scattering coefficients (default: None, automatic).

    check_inputs : bool, optional
        Whether to check mie inputs (default: True)

    n_theta : int, optional
        Number of scattering angles (default: 100).

    Returns
    -------
    cabs_av : _np.ndarray, shape (nλ,)
        Size-averaged scattering cross section per particle [µm²].

    csca_av : _np.ndarray, shape (nλ,)
        Size-averaged absorption cross section per particle [µm²].

    g_av : _np.ndarray, shape (nλ,)
        Size-averaged asymmetry parameter (⟨cosθ⟩).

    phase_fun_df : pd.DataFrame or None
        Scattering phase function (if `phase_function=True`), with index=θ° and columns=λ.
        Otherwise, None.

Los primeros 4 primeros argumentos (wavelength, Nh, Np, D) son obligatorios y se utilizan para esferas monodispersas (sólida o multicapas). En el caso de esferas multicapas, D y Np deben ser una lista lista ([D1, D2, ..., Dn] y [Np1, Np2, ..., Npn], respectivamente) de tamaño (nD,), donde nD es el número de capas. Cada elemento de Np puede ser un número complejo (índice de refracción fijo) o un arreglo de tamaño (n_lambda,) (índice de refracción dependiente de la longitud de onda).

Para scattering de múltiples esferas con polidispersión, el argumento size_dist es obligatorio y controla la distribución de tamaños. En ese caso, D y size_dist deben ser arreglos de tamaño (n,) con los diámetros y distribución de tamaño, respectivamente (ver ejemplo).

La llamada oficial devuelve siempre cuatro objetos: Cabs, Csca, g y phase_fun. Si phase_function=False, el cuarto objeto es None; si phase_function=True, el cuarto objeto es un pd.DataFrame con la función de fase.

La función utiliza dos aproximaciones para corregir los efectos de concentración y interferencia entre partículas (scattering denso):

• effective_medium (False por defecto): Incluye el efecto de la concentración de partículas en el medio circundante. Si True, se calcula un índice de refracción efectivo para el medio circundante usando la fórmula de Maxwell-Garnett, y se considera este índice en el cálculo de las secciones transversales.

• dependent_scatt (False por defecto): Considera efectos de interferencia entre partículas (scattering coherente). Si True, incluye la función de estructura de Percus-Yevick para esferas sólidas, lo que afecta el cálculo de las secciones transversales al considerar la distribución espacial de las partículas.

Tomando el ejemplo anterior, analizaremos los parámetros de scattering en el caso monodisperso y polidisperso, considerando una concentración de 10% v/v.

Nh = 1.5             # índice de refracción de la matriz transparente
Np = nk.TiO2(lam)    # índice de refracción de las partículas
fv = 0.1              # fracción de volumen de partículas

# caso monodisperso
D_mono = 0.25        # diámetro (um)

# caso polidisperso
D_poly = np.linspace(0.08, 0.45, 25)                # rango de diámetros (um)
size_dist = np.exp(-0.5*((D_poly - 0.22)/0.06)**2)  # distribución de tamaños (gaussiana)
size_dist = size_dist/np.sum(size_dist)             # normalización de la distribución

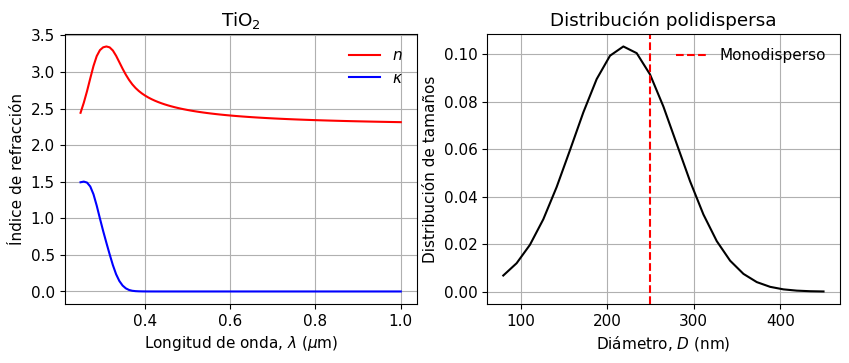

Graficamos primero el índice de refracción del TiO\(_2\) junto con la distribución de tamaño de las partículas.

fig, ax = plt.subplots(1, 2)
fig.set_size_inches(10, 3.5)
plt.rcParams['font.size'] = '11'

ax[0].plot(lam, Np.real, '-r', label='$n$')
ax[0].plot(lam, Np.imag, '-b', label='$\kappa$')
ax[0].set_xlabel('Longitud de onda, $\lambda$ ($\mu$m)')
ax[0].set_ylabel('Índice de refracción')
ax[0].set_title('TiO$_2$')
ax[0].legend(frameon=False)
ax[0].grid()

ax[1].plot(D_poly*1E3, size_dist, '-k')
ax[1].axvline(D_mono*1E3, color='r', ls='--', label='Monodisperso')
ax[1].set_xlabel('Diámetro, $D$ (nm)')
ax[1].set_ylabel('Distribución de tamaños')
ax[1].set_title('Distribución polidispersa')
ax[1].legend(frameon=False)
ax[1].grid()
plt.show()

# simulación caso monodisperso
Cabs_mono, Csca_mono, g_mono, phase_mono = mie.cross_section_ensemble(
    lam, Nh, Np, D_mono,   # argumentos principales
    fv = fv,               # fracción de volumen de partículas
    phase_function=True,   # Pedimos función de fase
    effective_medium=True, # Consideramos medio efectivo
    )

# simulación caso polidisperso
Cabs_poly, Csca_poly, g_poly, phase_poly = mie.cross_section_ensemble(
    lam, Nh, Np, D_poly,   # argumentos principales
    fv = fv,               # fracción de volumen de partículas
    size_dist=size_dist,   # Distribución de tamaños
    phase_function=True,   # Pedimos función de fase
    effective_medium=True, # Consideramos medio efectivo
    dependent_scatt=True,  # Consideramos effectos de scattering dependiente (interferencia)
    )

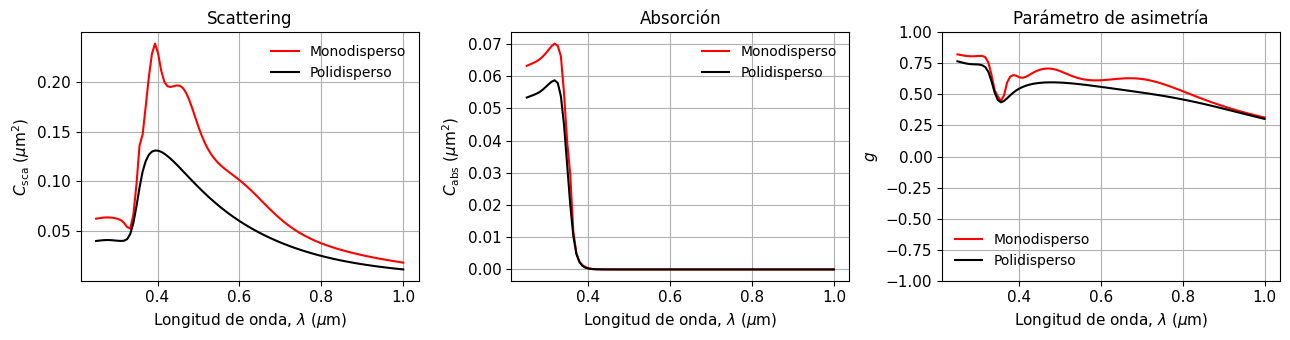

# gráfico de los rseultados
fig, ax = plt.subplots(1, 3)
fig.set_size_inches(13, 3.5)
plt.rcParams['font.size'] = '10'

ax[0].plot(lam, Csca_mono, '-r', label='Monodisperso')
ax[0].plot(lam, Csca_poly, '-k', label='Polidisperso')
ax[0].set_ylabel(r'$C_\mathrm{sca}$ ($\mu$m$^2$)')

ax[1].plot(lam, Cabs_mono, '-r', label='Monodisperso')
ax[1].plot(lam, Cabs_poly, '-k', label='Polidisperso')
ax[1].set_ylabel(r'$C_\mathrm{abs}$ ($\mu$m$^2$)')

ax[2].plot(lam, g_mono, '-r', label='Monodisperso')
ax[2].plot(lam, g_poly, '-k', label='Polidisperso')
ax[2].set_ylabel(r'$g$')

for i in range(3):
    ax[i].set_xlabel('Longitud de onda, $\lambda$ ($\mu$m)')
    ax[i].grid()
    ax[i].legend(frameon=False)

ax[0].set_title('Scattering')
ax[1].set_title('Absorción')
ax[2].set_title('Parámetro de asimetría')
ax[2].set_ylim(-1, 1)
plt.tight_layout()
plt.show()

Transferencia radiativa con efectos de scattering coherente (adm_sphere)

La función adm_sphere también se puede utilizar para modelos avanzados de transferencia radiativa considerando efectos de scattering coherente y medio efectivo. En este caso, al igual que en cross_section_ensemble, se pueden activar las opciones effective_medium y dependent_scatt para incluir estos efectos en el cálculo de reflectancia y transmitancia de películas con partículas dispersas.

El argumento phase_function se utiliza para determinar el tipo de modelo para la función de fase:

• Si es False (valor por defecto), se utiliza el modelo de Henyey-Greenstein, una aproximación basada en el parámetro de asimentría \(g\).

  (1)\[\begin{equation} P(\theta) = \frac{1 - g^2}{(1 + g^2 - 2g\cos\theta)^{3/2}} \end{equation}\]

• Si True, se utiliza la función de fase calculada por phase_scatt_ensemble, lo que permite un modelado más preciso del scattering, especialmente útil para medios densos.

En este ejemplo, consideraremos un filme de espesor \(t_\mathrm{film} = 1\) mm con partículas de dióxido de titanio (TiO\(_2\)) monodispersas en una matriz transparente (\(N_h = 1.5\)). Compararemos la simulación tradicional (sin efectos de scattering denso) con una simulación que incluye estos efectos, utilizando la función de fase completa.

lam_rt = np.linspace(0.4, 0.8, 60)
Np_rt = nk.TiO2(lam_rt)
tfilm = 1.0          # espesor de la película (mm)
fv = 0.55

adm_mono_std = rt.adm_sphere(lam_rt, Nh, Np_rt, D_mono, fv, tfilm)
adm_mono_dns = rt.adm_sphere(lam_rt, Nh, Np_rt, D_mono, fv, tfilm,
                               use_phase_fun=True,
                               effective_medium=True,
                               dependent_scatt=True,
                               )

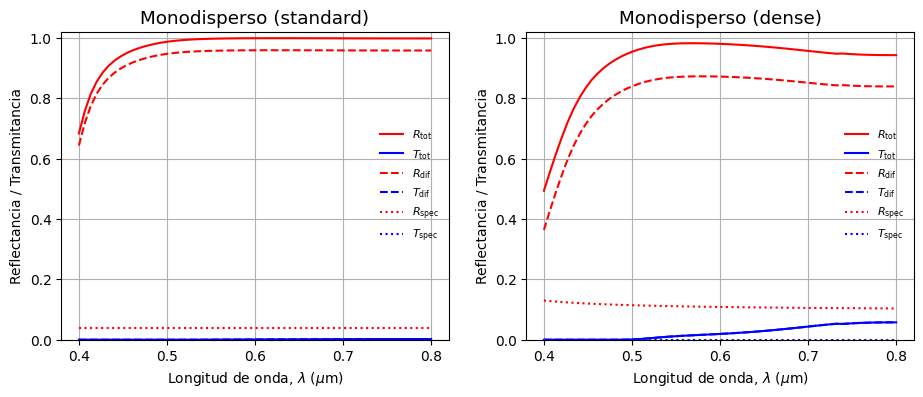

fig, ax = plt.subplots(1, 2)
fig.set_size_inches(11, 4)
plt.rcParams['font.size'] = '11'

for axis, adm_case, title in zip(ax, [adm_mono_std, adm_mono_dns], ['Monodisperso (standard)', 'Monodisperso (dense)']):
    axis.plot(lam_rt, adm_case['Rtot'], '-r', label='$R_\mathrm{tot}$')
    axis.plot(lam_rt, adm_case['Ttot'], '-b', label='$T_\mathrm{tot}$')
    axis.plot(lam_rt, adm_case['Rdif'], '--r', label='$R_\mathrm{dif}$')
    axis.plot(lam_rt, adm_case['Tdif'], '--b', label='$T_\mathrm{dif}$')
    axis.plot(lam_rt, adm_case['Rspec'], ':r', label='$R_\mathrm{spec}$')
    axis.plot(lam_rt, adm_case['Tspec'], ':b', label='$T_\mathrm{spec}$')
    axis.set_title(title)
    axis.set_xlabel('Longitud de onda, $\lambda$ ($\mu$m)')
    axis.set_ylabel('Reflectancia / Transmitancia')
    axis.set_ylim(0, 1.02)
    axis.grid()
    axis.legend(frameon=False, fontsize=8)

plt.show()

En resumen, phase_scatt_ensemble describe la distribución angular del scattering, cross_section_ensemble entrega propiedades promedio del conjunto de esferas y adm_sphere conecta esas propiedades con la respuesta radiativa de una película de espesor finito.

Para fracciones de volumen más altas, los argumentos dependent_scatt=True y effective_medium=True permiten incorporar correcciones adicionales. Estas opciones deben usarse con cuidado, ya que representan supuestos físicos más específicos sobre la interacción entre partículas.
